Ajuste Inicial - Monofásico

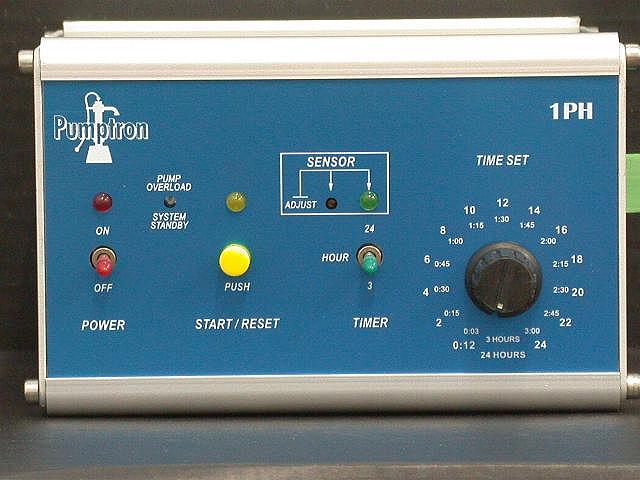

El ajuste inicial de Pumptrón es fácil: Se enciende el aparato en el interruptor  POWER a ON, después se presiona el botón  START/RESET,  la  bomba partirá por 10 segundos de inicialización. Durante ese período la luz amarilla ENCIEDE y con un pequeño destornillador se ajusta el tornillito en SENSOR/ADJUST hasta cuando la luz verde ENCIENDE. La luz amarilla se apaga al término de los 10 segundos y la luz verde se matiene encendida indicando que la bomba está detectada y bajo protección.

El botón TIME SET se ajusta a un tiempo óptimo para permitir que el pozo se llene de agua. Ahora Pumptrón  activará la bomba hasta que el agua se agote, entonces el reloj comienza a contar y al término del tiempo seleccionado la bomba partirá de nuevo. La secuencia se repetirá hasta que el aparato sea apagado (OFF) manualmente en POWER.

Si por alguna razón la bomba es sobrecargada, Pumptrón la detendrá instantaneamente y una potente luz roja encenderá intermitentemente en PUMP OVERLOAD. Presionando START/RESET intentará activarla, pero si la condición persiste será instantaneamente detenida de nuevo. Por el contrario si la condición de sobrecargo ha desaparecido, el sistema resumirá su función normal.

Si un interruptor flotante para detectar un nivel de agua se conecta en FLOAT SWITCH, Pumptrón detendrá la bomba cuando el nivel sea alcanzado, y la activará de nuevo cuando el nivel baje. La bomba está ahora funcionando bajo protección, control y totalmente automática.
