Protection and Control for Submersible Pumps

Conección Trifásica - Salida

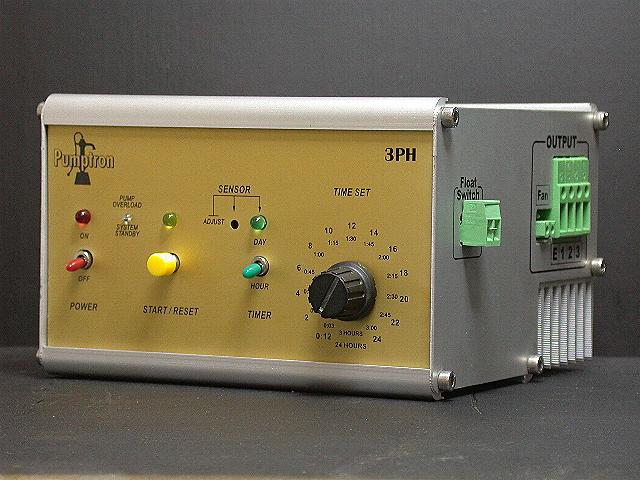

Se conecta el alambrado de la salida, "OUTPUT"  a la bomba. Las conecciones mantienen el mismo orden de la entrada.

Se observan otros contactos en  este lado de Pumptron, ellos son:

Fan: Bombas que cosumen mas de 15 Amperes deben ser instaladas con el pequeño ventilador que se enchufa en este conector.

Float Switch: Si la bomba es utilizada para llenar un estanque o laguna, un interruptor flotante se enchufa en este conector. La bomba será detenida cuando el agua ha llegado a su nivel máximo, y comenzará de nuevo cuando el nivel baje.
